介绍

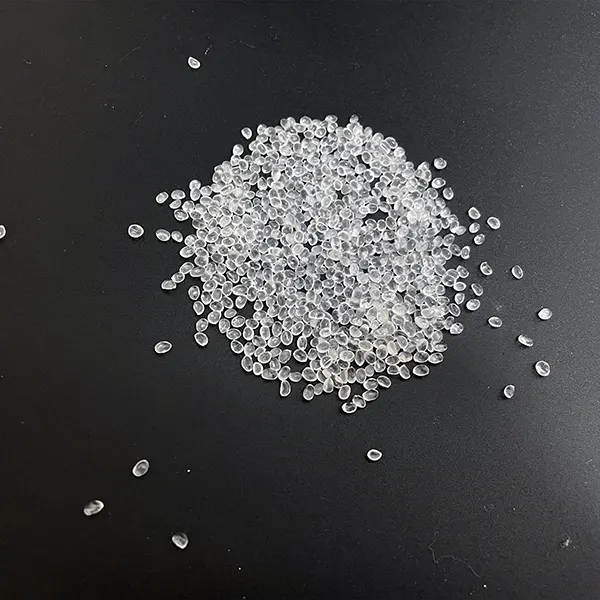

PRIMACOR™ 3330 共聚物 是由SK特别设计的一种乙烯丙烯酸共聚物，用于挤出/共挤出涂层和层压中的粘合剂或密封层。
PRIMACOR™ 3330 共聚物表现出：
· 优异的纸张、牛皮纸、金属和聚乙烯的附着力
· 优秀的热粘性和密封性
· 优秀的韧性
· 优秀的防油和防脂性能
· 对湿度的不敏感
参数
| 票面价值（英文） | 名义值 (SI) | 测试方法 | ||
树脂 | 密度 | 0.932 克/立方厘米3 | 0.932 克/立方厘米3 | ASTM D792 ISO 1183 |
熔体指数 (2.16 kg @190℃) | 5.8 克/10分钟 | 5.8 克/10分钟 | ASTM D1238 | |
| 共聚单体含量 | 6.5 % | 6.5 % | SK 方法 | |
| 维卡软化温度 | 185 ℉ | 85.0 ℃ | ASTM D1525 ISO 306 | |
| 熔点（DSC） | 212 ℉ | 100 摄氏度 | SK方法 | |
电影 属性 | 密封起始温度 2 | 199 ℉ | 92.8 ℃ | SK 方法 |
| 水蒸气透过率 100 ℉ (38 ℃), 90% 相对湿度 (RH) | 1.0 克·米尔/100英寸2/标准大气压/24小时 | 0.40 克·毫米/米2/标准大气压/24小时 | DIN 53122/2 | |
机械 | 屈服拉伸强度 | 1210 磅每平方英寸 | 8.34 MPa | ASTM D638 |
断裂拉伸强度 | 2530 psi | 17.4 MPa | ASTM D638 ISO 527-2 | |
| 断裂伸长率 （压缩成型） | 520 % | 520% | ASTM D638 ISO 527-2 | |
| 挤压 | 熔点温度 | 500 - 554 ℉ | -260 至 -290 摄氏度 | |
| 最小涂层厚度 | 0.80 万 | 20 微米 | SK 方法 | |
| 最小涂层重量 | 12 磅/包 | 20 克/米2 | SK 方法 | |
颈入 (550 ℉ (288℃), 1.0 mil (25.4μm)) | 2.0 英寸 | 50.8 毫米 | SK 方法 | |
挤压 状况 4 | · 螺钉尺寸：3.5英寸（89毫米）；长度/直径比为30:1 · 间隙：20 mil（0.508 毫米） · 模具：30英寸（762毫米）模具盖至24英寸（609.6毫米） · 熔点温度：550 ℉(288 ℃) · 输出：250 磅/小时（113.4 千克/小时） · 空气间隙：6 英寸（152 毫米） | |||
1 通过SK公司专有的方法测量共聚物含量，其准确度等同于ASTM D 4094。
2 25 g/m2 涂层在设定温度290℃。
3 用于加工这种树脂的设备应由耐腐蚀材料制成。建议模具和适配器使用不锈钢和/或双相铬或镍镀层。
申请
· 柔性包装复合材料
· 液体包装板层压板
挤压笔记
用于处理这种树脂的设备应由耐腐蚀材料制成。模子和适配器是
建议使用不锈钢和/或双相铬或镍镀层。
笔记
这些是典型值，不应视为规格。物理性质高度依赖于
制造条件。因此，客户应通过自己的测试确认性能。
在线咨询
