介绍

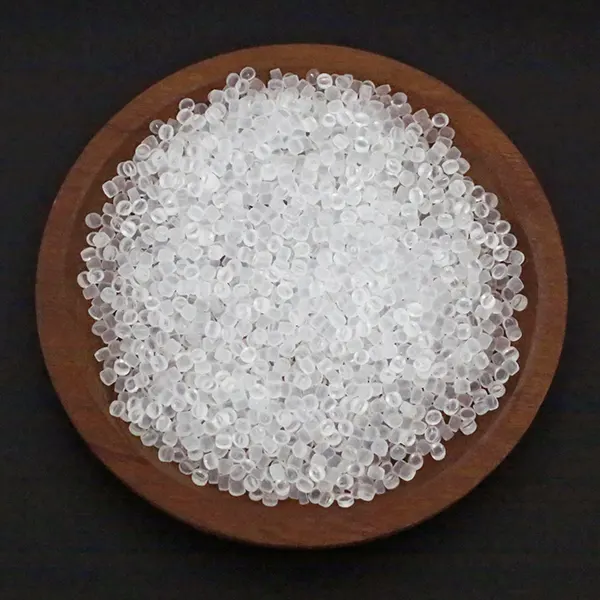

Supreme™ 021，聚烯烃塑性体（POP） 是一种 乙烯-辛烯共聚物，通过 Nexlene™ 技术生产。Supreme™ 021 在各种流延薄膜应用中表现出色，具有优异的密封性能和抗冲击强度。
典型性能：
优秀 低密封起始温度和热粘性
卓越的 抗冲击强度和透明度
属性
| 典型值 | 单位 | 测试方法 | ||
| 物理性质 | 密度 | 0.902 | 克/厘米3 | 美国材料与试验协会标准 D792 |
| 熔体指数 (2.16kg @ 190℃) | 1.0 | 克/10分钟 | ASTM D1238 | |
| 熔点温度 | 100 | ℃ | SK 方法 | |
| 维卡软化温度 | 85 | ℃ | 美国材料与试验协会标准 D1525 | |
| 电影属性 | 薄膜厚度测试 | 40 | 微米 | 美国材料与试验协会 D374 |
| 飞镖冲击强度 | >1000 | 输入：g | ASTM D1709A | |
| 雾 | 3 | 输入：% | ASTM D1003 | |
| 密封启动温度 | 84 | ℃ | SK方法1 | |
埃尔姆登夫撕裂强度 医学博士 TD | 10 17 | 克/微米 克/微米 | 美国材料与试验协会标准 D1922 美国材料与试验协会标准 D1922 | |
断裂时的抗拉强度 医学博士 TD | 520 560 | 千克/平方厘米2 千克/平方厘米2 | ASTM D882 ASTM D882 | |
断裂伸长率 医学博士 TD | 600 650 | 输入：% 输入：% | ASTM D882 ASTM D882 | |
正切模量 (1%) 医学博士 TD | 550 600 | 千克/平方厘米2 千克/平方厘米2 | ASTM D882 ASTM D882 | |
| 挤压条件 | 螺钉尺寸：35 米米 模具直径：100毫米 间隙：1毫米 放大比例：2.1 熔点温度: 160-180 ℃ | |||
1 达到0.4kg/25.4毫米热封强度的温度
笔记
这些是典型值，不应被视为规格。物理性质高度依赖于制造条件。因此，客户应通过自己的测试确认性能。
应用程序
通用热塑性弹性体
电线和电缆
冲击改性
鞋类
功能
Supreme™ 021
通用家族：塑性体，聚烯烃
提供方：SK 地球中心
卓越的低初始密封温度和热粘性 优越的粘性 优越的抗冲击强度和透明度
编译与
美国食品药品监督管理局 21 CFR 177.1520
欧盟。编号 10/2011
在线咨询
